PS2(SCPH-70000)を更に修理しました(ディスクの傷対策)

先日修理して調子よく使っていたPS2(SCPH-70000)ですが、なんかゲーム中にホワイトノイズのようなザスーという音が継続的に聞こえてきて気になってたんですが、ゲーム中なもんでそのまま忘れて...

で、今日DVDトレイを見てみたら、光学ヘッドのフレキケーブルに何か白いカスが付いているじゃありませんか。指で擦るとカスは取れちゃいます。


これは、もしや... あーやっぱり!! ディスクに擦り傷が付いてしまいました~


このPS2を譲り受けたときに、「DVDトレイの上に重しを乗せて使っていたらDVDに傷が付いた」と言っていたのですが、てっきり重しが原因かと思いきや!! 念のために調べてみましょう。

本体の開け方は前回の修理の記事をご参照いただきまして... むー、これは... フレキケーブルが物凄く立ち上がってしまっていますね。


光学ドライブのヘッド周辺組み立て時に、フレキケーブルをヘッドユニットに挿入する際、グイッと押し込みすぎてフレキケーブルに曲がり癖が付いたのでしょうか?またはフレキケーブルのコネクタ挿入部分下にある補強板(バックボード)とケーブルの接着不十分なのでしょうか?

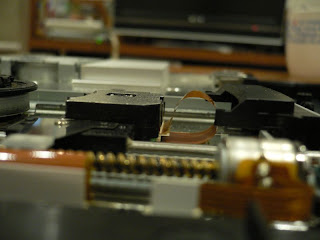

本来であれば、右の写真のようにもっとケーブルが寝ている筈なんだと思います。


これは直そうにもカスタム仕様のケーブルが入手できる訳も無く、なんとかケーブル押さえの機構を作らないといけませんね。とは言っても超精密な動作をする光学ヘッドだし... お、光学ヘッドの脇にと良い具合の四角い穴がありますね。コレを使わない手はない!!


まずクリーニングに出すともらえるハンガー(これ絶縁部品の工作に丁度良いんです)を用意して... カッターでおおよその形に切り出して...


例の四角い穴にプサッと差し込んでしまいましょう。うん、良い感じにフレキケーブルを押さえ込んでいるようです。


対策前と対策後の状態を比較してみました。これで大丈夫そうですね。

↑対策前                  ↑対策後


いやー、しかし... 前回の件も今回の件も、ちょっと機構的な設計考慮不足感あり。薄型PS2の最初のモデルなので、この辺の問題は次のモデルで改良されているのでしょうか?CDウォークマンとかはきっとこんな問題をクリアして世に出ていた筈なのにねー。

世の中、この問題でどのくらいの人が困っているのだろうと思いgoogleで検索したところ、いくつかポチポチと見受けられる程度でした。SONYでもこのURLでサポートしており、メーカー問わず傷の付いたDVDを修復(研磨するのかな)するサービスもしているようです。あまり大騒ぎになっていないようなので、ロット不良とかではなく、稀に発生する程度の頻度なんでしょうね。

我が家のPS2は貰い物でケースも開けてしまっているのでメーカーに修理依頼するのが困難なのですが、普通に購入して使っている方はこんな真似はせずに、普通にメーカーに問い合わせると良いと思います。

(2014/03/20追記:電源が入らなくなっちゃいまして、またまた修理しました。同じ症状の方、この記事をご参照下さい。)
